The Chestnut Tree Café: 如何將木樁固定在峭壁？【下】

看過上集以後，相信諸位讀者也跟筆者一樣，敬佩過先人的智慧以後，便拋諸腦後。畢竟，科技必須能夠應用到日常生活中，才能讓普羅大眾感受到其益處。

筆者之所以時隔大半年又重新想法那套裝置，也正是從它的應用潛力考慮的。

首先，既然該裝置原先是用來修建棧道的，筆者最先想到的當然是用作掛牆件。觀乎市面上的掛牆件，固定在牆上的方法大概就三種，一是鑲釘、鑲螺絲，二是橡膠吸盤，三是雙面膠。三種方法各有優缺點。於是筆者設想，能不能用那套裝置，設計出第四種固定方法呢？

從室內裝修的角度，筆者不希望棍子插進牆以後就拔不出來，因此，設計上必須改良。為此，筆者希望引進槓桿（其他能夠改變受力方向的機械還包括滑輪、齒輪等），以便在“木柱”上設一個“按鈕”，控制“木柱”的抽出與卡牢。

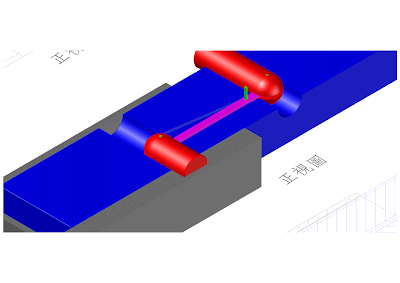

以下便是筆者改良後的裝置。構造並不複雜，只是筆者製圖技術尚待提高，加上力（chui1）臻（mao2）完（qiu2）美（ci1）的心態，一幅簡單的圖竟畫了兩三天。

上圖線條不少，看起來比較複雜。以下拆開各個零件，逐一介紹。註：圖中的虛線、實線懶得調了，讀者們將就着看。

1. 窟窿

以黑色線條表示。跟《上集》出現過的“窟隆”是一樣的，截面呈正方形，比“木柱”略大，底面挖一圓形“淺坑”（當然也可是其他形狀，此處略去3000字），坑徑比“木塊”略大，以便“木塊”掉進“淺坑”裡卡住裝置。

2. 木塊 x 2

以紅色線條表示。跟上集一樣是圓柱形的，不過這次有兩塊，一塊照樣用來卡住窟窿裡的淺坑，一塊則用作“按鈕”，用以控制“木柱”是否卡住窟窿。

經適當調節，兩塊“木塊”可以是一樣長的，只是筆者懶於計算，隨手畫成了一長一短－－正好可作區分，短的是“卡件”，長的是“按鈕”。

同樣為了給畫面注入生氣，也為了文字描述的方便，圓柱的一頭做成了半球形。同理，其他形狀也是可以的。

在兩“木塊”的球端各要開一道左右貫穿的凹槽，作用是讓“槓桿”卡進去，因此，槽寬要稍大於“槓桿”的厚度。此外，還要開一個前後貫穿的銷孔，孔徑要比“插銷”大一點點，以便利用“插銷”將“木塊”與“槓桿”連接。

3. 槓桿

以紫色線條表示。可以想像成一根“雪條棍”，上面打了三個孔（即“銷孔”）。左右兩銷孔分別與“卡件”及“按鈕”上的銷孔對齊，兩孔插入插銷後，三個零件便固定起來；中間的銷孔既用來將“槓桿”固定到“木柱”裡，也將是“槓桿”的支點。

值得一提的是，左右兩銷孔的截面並不是正圓形，而是相當於“香腸形”－－左右兩半圓之間夾着一條短短的線段。這是因為隨着“槓桿”運動，“插銷”與“槓桿”之間將會相對位移，故“槓桿”上的銷孔必須預留位置供“插銷”移位。具體形狀乃計算所得。

中間的銷孔則為正常的正圓形，其孔徑比“插銷”直徑大一點點。

還有一點，“左銷孔”到“支點”的距離，遠大於“右銷孔”到“支點”的距離（筆者的設計是相差四倍）。還記得初中物理中的力臂、力矩吧？！

4. 插銷 x 3

圖中以綠色線條表示，小得幾乎看不見。“插銷”一共需要三根，左邊的一根固定“卡件”與“槓桿”；中間一根固定“木柱”與“槓桿”，並作為“槓桿”的支點；右邊的一根固定“按鈕”與“槓桿”。

“插銷”的形狀為細長的圓柱，長度大約與兩“木塊”的截面直徑相同，可以想像成牙籤。不過不建議真的用牙籤，因為三根插銷都是受力點，萬一斷掉就悲劇了，因此起碼要用不鏽鋼，石英更佳。
